Часть 2. Ветровой комфорт и выбор архитектурных решений.
Розы ветров – графическое представление ветровых нагрузок города (см. рис. 3.3), представлены на генплане в левом верхнем углу. Различают розы ветров по повторяемости и скорости; дают информацию о господствующих, опасных и благоприятных ветрах.
Рис.3.3 Розы ветров г.Одесса.
Пример – ветровые нагрузки г.Одесса и их анализ.
Параметры ветровых нагрузок г.Одесса приведены ниже в табл. 3.2 – определены по Приложению4 СНиП [2] или по таблице 3.1 методических указаний / Витвицкая Е.В., Мальцева Л.Н. Методические указания к заданию по выполнению КР №1 на тему "Учет климатических требований в архитектуре" - О.: ОГАСА, 2002/[3].

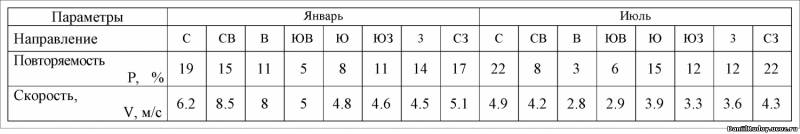

Таблица 3.2
Анализ ветровых нагрузок г.Одесса позволяет установить следующее:
Господствующие ветры – Р ≥ 12,5% – (только они учитываются при выборе архитектурных решений по ветрозащите и аэрации территории застройки):
– зимой – С, СВ, СЗ,З; приближаются – В и ЮЗ; – летом – С, Ю, СЗ; приближается – З и ЮЗ;
Опасные ветры – (господствующие ветры, от которых нужна ветрозащита): – т.к. г.Одесса находится в ІІІ Б2 климатической зоне, опасными являються господствующие ветры, скорость которых V ≥ 5м/с:
– зимой – С, СВ, СЗ; приближается – В; – летом – приближается – С.
Ветрозащита - выбирается для опасных зимних ветров по таблице 3.1; можно использовать следующие виды ветрозащиты:
– зимой – СЗ – озеленение, С – замкнутая застройка, СВ и В – замкнутая застройка с озеленением.
замкнутая застройка и повышение этажности зданий со стороны опасных зимних ветров;
уменьшение размера двора до L < 1,5 - 2 Нзд для построек круглогодичной эксплуатации;
Аэрация – проветривание территории застройки господствующими ветрами, скорость которых в пределах V = 3 - 5м/с:
– зимой– З, ЮЗ, СЗ – с озеленением; – летом – Ю, СЗ, З, ЮЗ, С – с озеленением;
открытая застройка в направление благоприятных летних ветров – Ю, З, ЮЗ;
снижение этажности зданий со стороны СЗ;
увеличение размера двора более L > 3 – 4 Нзд для построек сезонной (летней) эксплуатации.
Пример схемы застройки, обеспечивающей аэрацию и ветрозащиту в г.Одессе. Pис.3.4
На рис.3.4 изображены розы ветров г.Одесса и схема застройки, которая подходит для этого города:
аэрация Ю, ЮЗ, З – благоприятные ветры – открытая застройка или снижение этажности.
Порядок выполнения. Для заданного города по Приложению 4 СНиП [2] или по таблице 3.1 методических указаний / Витвицкая Е.В., Мальцева Л.Н. Методические указания к заданию по выполнению КР №1 на тему "Учет климатических требований в архитектуре" - О.: ОГАСА, 2002/ [3] по всем восьми направлениям (румбам) определяют параметры ветровых нагрузок (повторяемость и скорость ветра) для двух сезонов – зима (январь) и лето (июль); результаты сводят в таблицу (см. табл. 3.2 для г.Одесса) и устанавливают:
господствующие ветры – Р ≥ 12,5 % – зимой и летом;
опасные ветры – господствующие ветры с большой скоростью
V ≥ 4 м/с – для II климатической зоны; V ≥ 5 м/с – для III климатической зоны;
благоприятные для аэрации ветры – господствующие ветры со скоростью
V = 3 – 4 м/с;
виды ветрозащиты – выбирают по табл.3.1 с учетом климатической зоны места строительства и скорости опасного ветра;
регулирование аэрации и ветрозащиты – изменение размера двора:
L < 1,5 - 2 Нзд – повышение этажности – усиливает ветрозащиту застройки; L > 3 - 4 Нзд – снижение этажности – усиливает аэрацию застройки.
Выводы – господствующие, опасные и благоприятные ветры города и архитектурные решения, обеспечивающие ветровой комфорт его территорий (напр., г.Одесса):
