Анализ ветрового режима улиц города
и корректировка санитарно-защитной зоны промышленных предприятий
с учетом ветровых нагрузок города.

Работа должна содержать следующую информацию: Схема улиц города, анализ их ветрового режима и рекомендации по выбору архитектурных решений – улицы хорошо проветриваемые, слабо проветриваемые и те, на которых возможны сквозняки;

• Используя ветровые нагрузки города, для всех направлений (С, СВ, В и т.д.) определяют к – коэффициент корректировки ширины санитарно-защитной зоны промышленных предприятий: при к > 1 – ширину СЗЗ необходимо увеличить; а при к < 1 – ширину СЗЗ можно уменшить;
• Выводы: рекомендации по выбору архитектурных решений для улиц города с целью их ветрозащиты или усиления аэрации; выявление оптимального и нерационального направлений для расположения промышленных предприятий в городе с учетом его ветровых нагрузок.

Для анализа ветрового режима улиц города используется его карта-схема и информация о ветровых нагрузках, (см. Приложение, лист 3) и в тексте раздела 3 данных методических указаний.

Пример – определим ветровой режим улиц г.Одесса.

Карта-схема г.Одессы приведена на рис 4.1, а и информация о его господствующих, опасных и благоприятных ветрах – в разделе 3:

• г.Одесса находится в ІІІ Б2 климатической зоне, опасны – господствующие ветры, скорость которых V ≥ 5м/с:

– зимой – С, СВ, СЗ; приближается – В;самые опасные – СВ и В (V ≥ 8 м/с);
– летом – приближается – С (V = 4,9 м/с).

• Ветрозащита от опасных зимних ветров:

– СВ и В – самая интенсивная. Замкнутая застройка повышенной этажности с озеленением;
– С – замкнутая застройка;
– СЗ – озеленение;

• Аэрация – проветривание территории застройки господствующими ветрами, скорость которых в пределах V = 3 - 5м/с:

– зимой– З, ЮЗ, (СЗ – с озеленением);
– летом – Ю, СЗ, З, ЮЗ, (С – с озеленением);

Ниже приведен анализ ветрового режима улиц г.Одессы:

• СЗ-ЮВ – Пастера, Садовая - хорошо проветриваются + озеленение;
• С-Ю – Преображенская, Ришельевская, Пушкинская – хорошо проветриваются + хорошее озеленение;
• З-В - Дерибасовская, Успенская, Пантелеймоновская – хорошее проветривание летом, но зимой – интенсивные сквозняки – необходимы хорошие структурные зеленые насаждения и малые архитектурные формы на улицах;
• СВ-ЮЗ – Тираспольская, Спиридоновская и др. – хорошее проветривание летом, но зимой – интенсивные сквозняки – необходимы хорошие структурные зеленые насаждения и малые архитектурные формы на улицах.

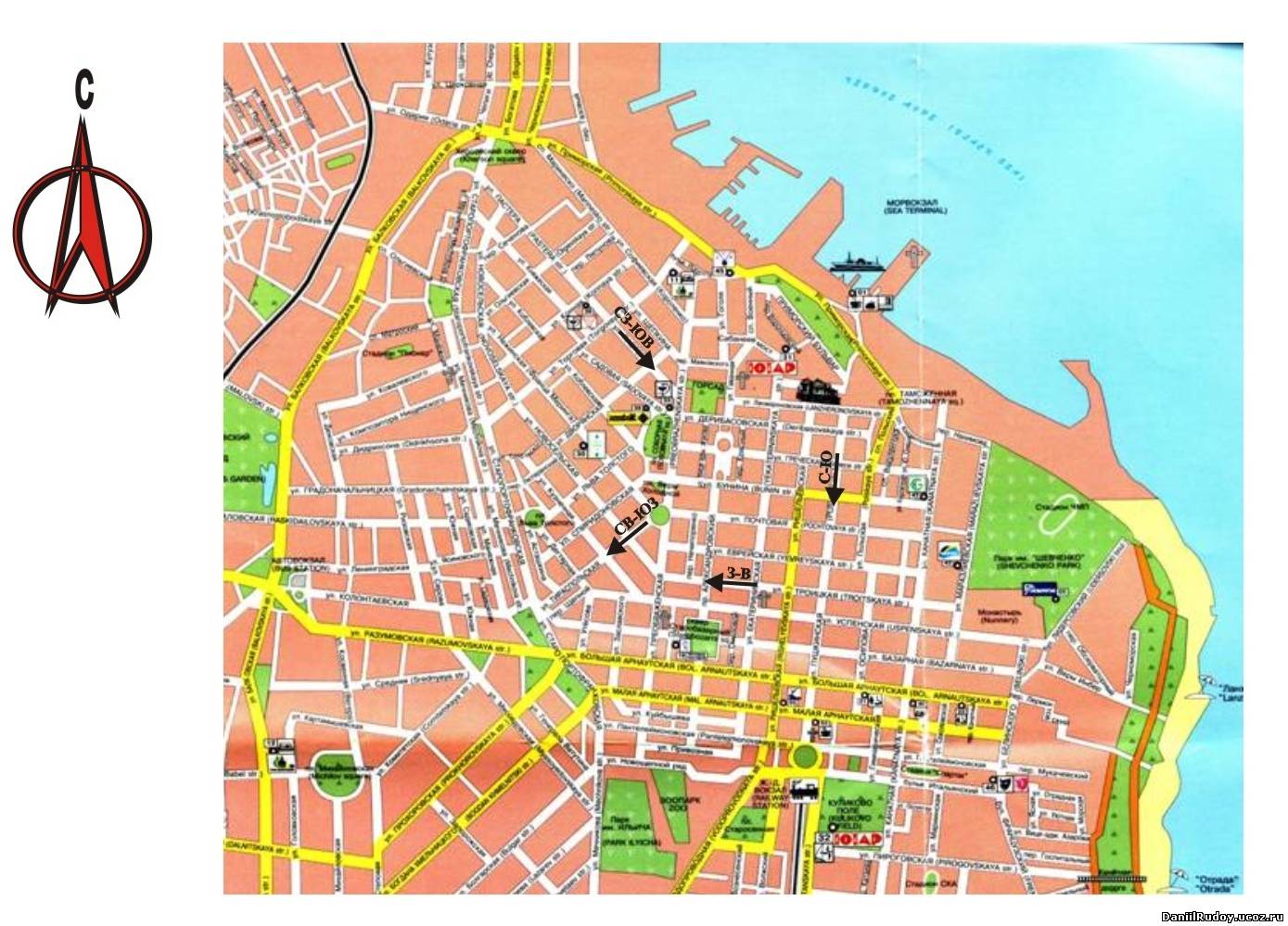

Рис. 4.1. Карта-схема города Одессы и анализ ветрового режима его улиц.

Зимой – структурные зеленые насаждения в направлении востока. СВ - ЮЗ – ул. Торговая, Льва Толстого, Дворянская - хорошее проветривание, необходима ветрозащита озеленением плюс зданиями. Площади в городе подвержены интенсивным ветрам, предусмотреть замкнутую застройку по периметру.

Оценивают комфортность улиц и площадей по ветровому режиму:

• Хорошо проветриваются;
• Необходимо усиление аэрации;
• Сквозняки зимой → необходима ветрозащита:
– дополнительное озеленение;
– малые архитектурные формы и т.д.

В зависимости от назначения предприятия нормами установлена ширина санитарно-защитной зоны (см. Приложение, лист 3) и в тексте раздела 3 данных методических указаний.

В г.Одесса оптимальное направление для расположения промышленных предприятий – ЮВ, ЮЗ так как в этом случае мы можем приблизить промзону, т.е. уменьшить СЗЗ (санитарно-защитную зону) в 0.48 – 0.96 раз. Восточное направление не желательно, так как расположено Черное море. Самое невыгодное, нерациональное направление –

С (k=1.76), СЗ (k=1.76), СВ (k=1.2), Ю (k=1.2),З (k=1.1).
С, СЗ – необходимо увеличить СЗЗ (Санитарно-Защитную Зону) в 1.76 раз.

Значения коэффициента "k" для корректировки СЗЗ по направлениям:

С – Р = 22%, к = 22/12,5 = 1.76;
k < 1 – CЗЗ уменьшается;
k > 1 – CЗЗ увеличивается;
L_CЗЗ = (Р/12,5)L_СНиП= k L_СНиП;
L_CЗЗ – скорректированная СЗЗ;
L_СНиП – СЗЗ по СНиП с учетом назначения предприятия;
Р – повторяемость ветра в данном направлении;
k = Р/12,5 – коэффициент регулирования СЗЗ в данном направлении;

Пример г.Одесса:

Р_СЗ,С = 22%; k_max = 1,76 – L_СЗЗ = max – нерациональное расположение промзоны
Р_ЮВ = 5%; k_min = 0,4 – L_СЗЗ = min – оптимальное расположение промзоны.
